用途

UQK-86/71-系列液位顯示控制儀能使用于煉油、化工、造紙、食品及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。

防腐型控制儀對強腐蝕性介質有極好的抗腐蝕性能，防爆型控制儀可應用于易爆的場合（隔爆型，防爆標志：dⅡBT4）。控制儀的顯示表從顯示方式、外形尺寸、控制功能等方面有多種型號供用戶選擇。

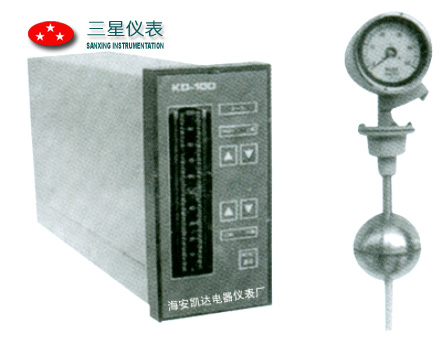

UQK-86/71-系列液位顯示控制儀由傳感器和顯示表兩部分組成。

參數

產品標準： Q/320621GJ01-1997

測量范圍 （參見圖1-1與表1-1）

S型： ≤2m

G(B)型、F(B)型： ≤6m（其中UQK-86-2、-4型：≤12m）

GX型： ≤1.5m

工作條件

介質溫度：

S型 －5～+45℃

G型、F型－40～＋150℃

GB型、FB型－20～＋130℃

工作環境溫度：

S型－5～+45℃

G型、F型－40～+85℃

B型：－20～40℃

工作壓力：

G型 0.6MPa

F型 0.25MPa

S型 常壓

被測介質比重： ＞0.7

被測介質粘度： ＜1.25St

工作電源 ： 由二次儀表（顯示表）提供

防爆性能

防爆類型： 隔爆型（只有GB、FB）

防爆標志： dⅡBT4

傳感器外形及安裝形式

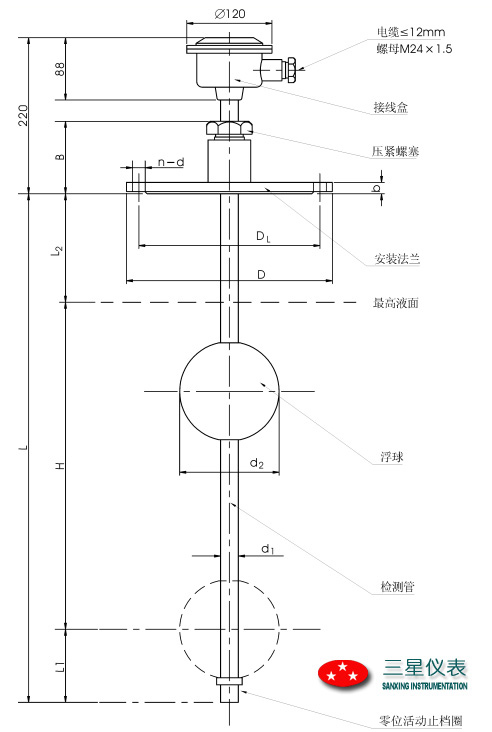

傳感器外形圖

安裝形式
