概述

AK系列液位報警開關，作為UHZ-510C系列磁性液位計的輔助裝置,固定在液位計主導管的外側，當液位越過高位時(或低位)報警點時，受浮子內磁場驅動，報警開關吸合，從而實現液位報警的目的。報警開關分為區域型和記憶型。AK系列液位報警并開關和CK系列液位控制開關的外型結構和安裝形式一樣，同樣也分為固定式和可調試二種任選。

使用須知

Ak系列報警開關主要用于儀表報警系統。

AK-1，AK型-2型為干簧管型，若驅動較大功率的負載時(如大功率光牌,電鈴等)可加接DDF-1轉換放大器，由JTX繼電器驅動負載可增加系統可靠性(在輔助裝置(二)CK液位控制開關中已做介紹)。

AK-1、AK-3、AK-4，型報警開關的高。低位報警位置，用戶可自行調節。AK-2型報警開關的高、低報警位置出廠時已經固定，用戶不能調整，因此在訂貨時，正確提供液壓報警位置。本安型使用時也配接安全柵。

主要技術參數

工作溫度：150℃

防護等級：IP65

外殼材質：1CrI8Ni9Ti

防爆標志

隔爆型：dIBT4

本安型：id II BT4

電纜接口

普通防水型：M15×1.5內螺紋

防爆型：M20x1.5內螺紋

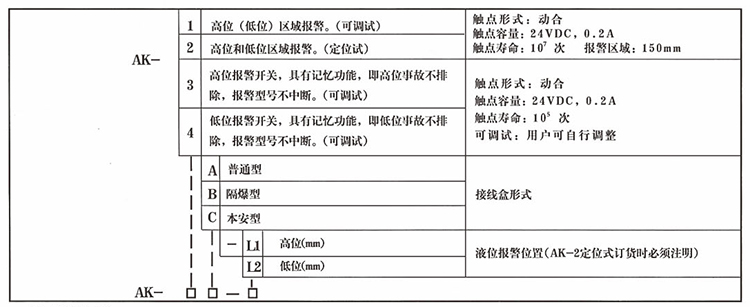

選型舉例

AK-1A，采用高位區域報警開關，結構為可調試，接線盒為普通防水型
