概述
LB變送器由液位傳感器轉換模塊組成,該變送器與UHZ510B系列插入式磁性變送器液位計工作原理相同，結構和安裝方式不一樣。該變送器的傳感器以捆綁的形式固定在UHZ510C型側裝式磁性液位計的主導管外側。使其位于液位計同一磁耦系統中。當磁性浮子隨液位上下移動時，對應液位未知的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊獎變化的電阻型號轉換成二線制4-20mABC標準信號輸出，該信號可方便地與電動Ⅲ型儀表，顯示儀配套使用，與我廠生產的光柱指示，數字顯示調節報警儀配套使用。從而達到顯示，控制，調節和報警的目的。
結構原理
變送器由傳感器和轉換器兩部分組成，它通過磁浮子的上下移動，經此耦合作用使導管內測量元件依炙動作，獲得變化的電阻信號，經轉換器轉換成4-20mABC標準電流信號輸出,實現遠傳變送。変送器的傳感器部分，因采用了日本艾禮富( ALEPH)干簧開關管，其舌簧密封于充有惰性氣體的玻璃管中，舌簧端面觸點鍍有一層貴金屬釕，使開關具有穩定的德政特性和增加使用壽命。從而解決了同類型產品長期使用后出現的磁化而不能正常、準確檢測液位的問題。
主要技術參數
測量范圍：300-800準確度+10mm特殊要求+5mm
輸出信號：二線制4-20mADC
電源電壓：24VDC(亦可由本廠配制顯示儀表提供電源)
負載能力：600歐姆
功耗：<1.0WN
環境溫度：-40℃~+80℃
保護等級： LECIP65
防爆等級：本安型： ib II CT4
隔爆型：dIBT4
遠傳距離：******10Km設電纜其電容，電感******值不超過0.2uF、5mH
出線接口螺紋：防水型M15×1.5內螺紋防爆型20×1.5內螺紋

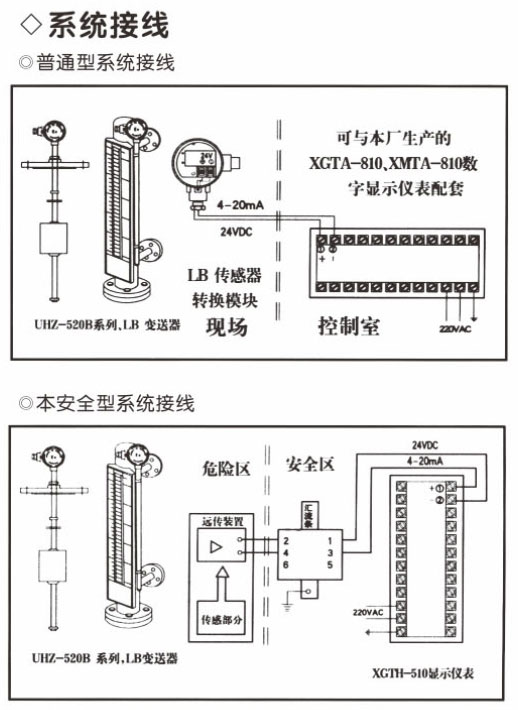

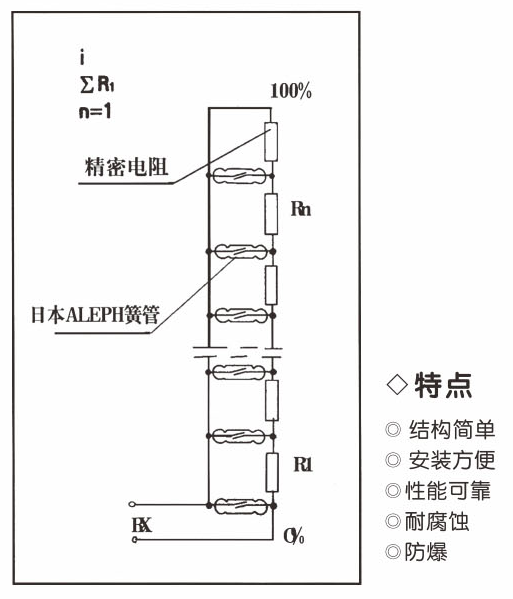

電原理圖
UHZ-510C系列側裝式磁性液位計和LB型捆綁式遠傳送器出廠時經調校鑒定合格后用抱箍固定在起，用戶安裝前可進行整體調試(卸下底法蘭，移動磁性浮子，指示器指示的位置應與變送器輸出相對應)也可將變送器拆下來進行單獨調試，具體方法是用磁鋼置魚變送器的傳感器部分零位標記處，此時輸出應為20mA。若零位、蠻度超差，可調節零位電位器和量程電位器，反復調整，直至達到要求為止，變送器單獨調試好后，要重新用抱箍固定在液位計主導管外側，注意的是液位計的下引工液中心線對準指示器刻度標尺的零位和變送器傳感器部分零位標記處。
訂購須知
UHZ-510C主體磁性液壓計一起選型訂貨。
変送器有普通型、隔爆型、本安型三種形式任選。
