概述

UHZ系列全防腐側裝式磁翻柱液位計是現場安裝的直讀式液位儀表及變送單元，采用不銹鋼材料，按化學工業部頒布的磁性液位計標準HG/T21584制造；同時提供內襯PTFE的磁副柱液位計，液位計的接液部分材質采用PTFE，可應用石化、化工企業，可測量種類、任意濃度的酸、堿及強氧化劑等工藝介質的液位。液位計變送部分，采用OKI干簧管，精怒電阻制造；二線制傳送，將液位電阻變化為標準的4-20mA電流信號。

主要技術指標

工作壓力等級：0.6、1.0、1.6、2.5MPa；

最高介質溫度：80℃、150℃；

介質粘度<150cP；

介質密度>0.8g/m3；

測量范圍：L=300-8000mm；

精度：±1.0%F.S(量程一米以內±10mm)；

環境溫度范圍：-25-60℃，顯示誤差：±10mm或1.0%F.S；

測量管外徑：57,63mm；

連接法蘭：公制、英制由用戶選擇；

變送輸出：4~20mADC；

電氣接口：M20X1.5內螺紋；

電源24V土5%DC；

特點結構

固定、耐溫、防腐、抗震。

指示清晰，觀察方便。

標準4-20mA電流遠傳，抗干擾,通用性強。

活套法蘭結構，易安裝

變送、顯示功能一體，使用方便

安裝使用

磁翻柱液位計需垂直安裝，當液位計與設備連接長度有誤差時，應在設備與液位計之間加配短節，不可用力捏拉液位計。法蘭面的安裝需仔細,且用力均勻。

磁翻柱液位計主導管內不允許有異物進入，磁性含鐵物質。PTFE防腐型液位計，其隔離層，易被尖硬物刺破，在拆卸、安裝過程中不可用力過大，以不泄漏為準，減少碰撞，以免刺穿劃破。

本液位計不適用子大量結晶或結垢的介質。

安裝使用

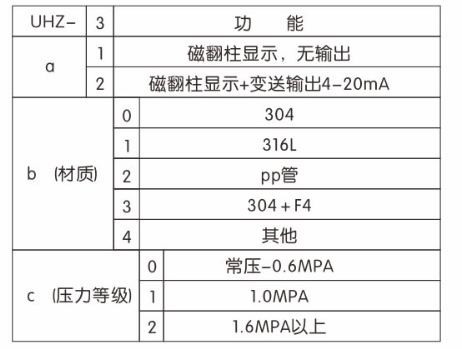

型號規格分類UHZ-3（a）（b）（c）F
